合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤(rùn)濕性變化——摘要
> 基于脫模劑應(yīng)用實(shí)現(xiàn)聚苯乙烯類(lèi)生物材料改性
> 如何判斷表面張力儀的好壞？
> 溫度及壓強(qiáng)對(duì)CO2-NaCl鹽水系統(tǒng)界面張力的影響（一）
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——摘要、介紹
> 涂層表面張力是什么意思？涂層表面張力大好還是小好
> 真空烘烤設(shè)備服務(wù)于航天器研制過(guò)程中的污染控制
> 正己醇聚氧乙烯醚硫酸鈉、正己醇聚氧丙烯醚硫酸鈉水溶液平衡表面張力、動(dòng)態(tài)表面張力測(cè)定（一）
> 農(nóng)藥助劑對(duì)70%吡蟲(chóng)啉水分散粒劑在小麥葉片上附著性能的影響
> 非-陰離子型醇醚磺酸鹽表面活性劑降低魏崗原油的表面張力（一）
推薦新聞Info
-
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（二）
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（一）
> 典型離子型與非離子型起泡劑的界面行為對(duì)泡沫性能的影響機(jī)制
> 新無(wú)氰白銅錫電鍍液及電鍍方法可降低表面張力，促進(jìn)鍍液對(duì)復(fù)雜工件的潤(rùn)濕
> 一種耐超高溫酸液體系、制備方法及其應(yīng)用
> 納米滲吸驅(qū)油劑種類(lèi)、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（四）
> 復(fù)合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——結(jié)果、結(jié)論
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——摘要、實(shí)驗(yàn)方法
> 納米滲吸驅(qū)油劑種類(lèi)、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（三）
溫度及壓強(qiáng)對(duì)CO2-NaCl鹽水系統(tǒng)界面張力的影響（二）
來(lái)源：化工學(xué)報(bào) 瀏覽 442 次 發(fā)布時(shí)間:2025-05-13
1.2數(shù)據(jù)處理

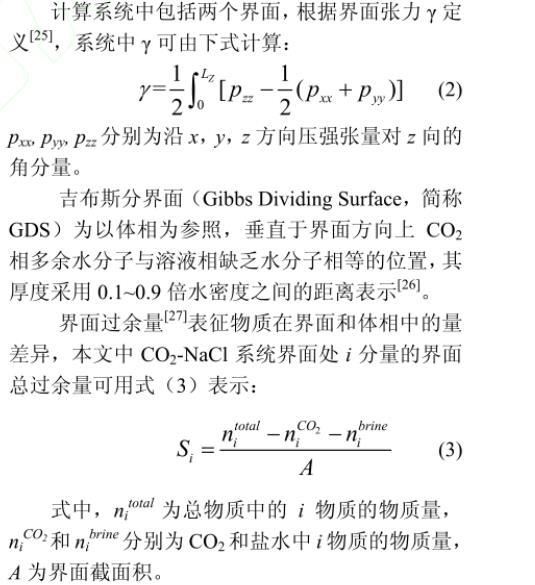

計(jì)算系統(tǒng)中包括兩個(gè)界面，根據(jù)界面張力γ定義，系統(tǒng)中γ可由式（2）計(jì)算
式中，pxx,pyy,pzz分別為沿x，y，z方向壓強(qiáng)張量對(duì)z向的角分量。
吉布斯分界面（Gibbs dividing surface，GDS）為以體相為參照，垂直于界面方向上CO2相多余水分子與溶液相缺乏水分子相等的位置，其厚度采用0.1～0.9倍水密度之間的距離表示。
界面過(guò)余量表征物質(zhì)在界面和體相中的量差異，本文中CO2-NaCl系統(tǒng)界面處i分量的界面總過(guò)余量可用式（3）表示
2結(jié)果與討論
2.1 IFT值的變化
本文分別模擬了343 K和373 K的各壓強(qiáng)下鹽濃度為1.89 mol·L-1的CO2-NaCl系統(tǒng)，IFT的計(jì)算結(jié)果示于圖2。由圖2可以看出，模擬所得的IFT值與Chalbaud等的實(shí)驗(yàn)數(shù)據(jù)吻合較好。在溫度為343 K時(shí)[圖2(a)]，IFT值隨著壓強(qiáng)的不斷升高，其減幅逐漸下降，最終在壓力平衡點(diǎn)pplateau=15 MPa之后達(dá)到穩(wěn)定值34 mN·m-1。373 K時(shí)[圖2(b)]的IFT值變化與343 K時(shí)極為相似，IFT值同樣隨著壓強(qiáng)的升高而下降，且下降速度不斷趨于平緩，由于高壓情況下實(shí)驗(yàn)設(shè)備等因素受限制，實(shí)驗(yàn)方法尚未得到25 MPa以上的數(shù)據(jù)點(diǎn)，故在實(shí)驗(yàn)壓強(qiáng)范圍內(nèi)并未觀測(cè)到壓力平衡點(diǎn)。而本文應(yīng)用分子模擬的方法，成功模擬了25～35 MPa下的CO2-NaCl系統(tǒng)，觀測(cè)到壓強(qiáng)在pplateau=25 MPa之后達(dá)到穩(wěn)定值33 mN·m-1。

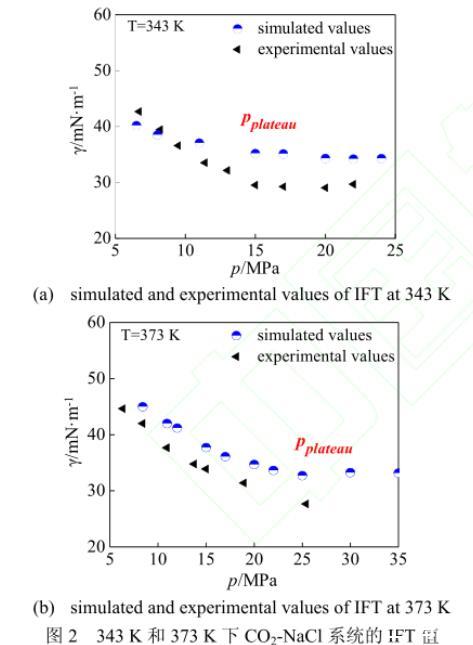

圖2 343 K和373 K下CO2-NaCl系統(tǒng)的IFT值
對(duì)比圖2(a)與圖2(b)還可以發(fā)現(xiàn)，當(dāng)鹽濃度一定（1.89 mol·L-1）時(shí)，pplateau之前的CO2-NaCl系統(tǒng)任意壓強(qiáng)點(diǎn)的IFT值在溫度為343 K時(shí)均小于373 K；同時(shí)隨著壓強(qiáng)的不斷升高，兩者差值不斷縮??；而至壓力平衡點(diǎn)之后兩溫度下的IFT穩(wěn)定值相接近，故溫度對(duì)高壓系統(tǒng)IFT穩(wěn)定值的影響不大。此外，由于343 K下壓力平衡點(diǎn)為15 MPa，373 K壓力平衡點(diǎn)為25 MPa，故可推測(cè)壓力平衡點(diǎn)會(huì)隨溫度升高而增大。
2.2密度分布圖

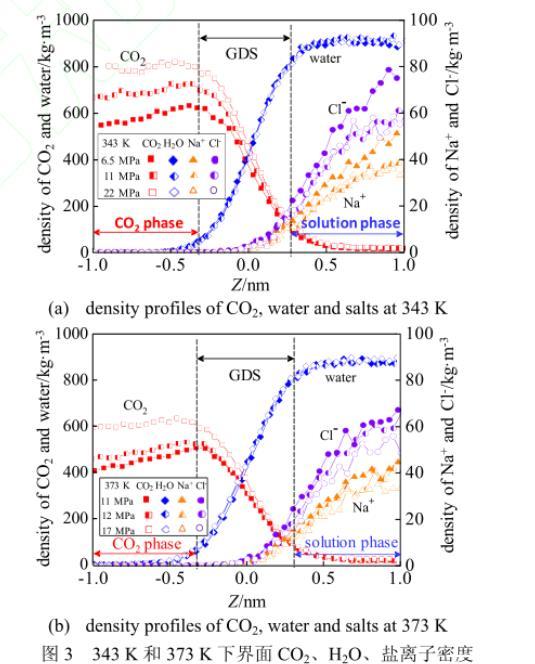

圖3 343 K和373 K下界面CO2、H2O、鹽離子密度
為從分子角度更加詳細(xì)地描述界面性質(zhì)的變化，本文選取并計(jì)算了界面處2 nm厚度區(qū)域的CO2、H2O、Na+及Cl-的密度，結(jié)果示于圖3。由圖3可以觀測(cè)到：當(dāng)從CO2相向溶液相過(guò)渡時(shí)，CO2密度逐漸下降，H2O密度則逐漸上升；而鹽離子密度則從界面中心向溶液相，由0逐漸達(dá)到某一穩(wěn)定值。由圖3可以看出，溫度一定時(shí)，CO2在CO2相的密度隨著壓強(qiáng)的升高逐漸升高。由[圖3(a)]可以看出，溫度為343 K時(shí)，當(dāng)壓強(qiáng)由6.5 MPa升高至22 MPa，CO2相的CO2密度從580 kg·m-3升高至800 kg·m-3左右；而溫度為373 K時(shí)[圖3(b)]，當(dāng)壓強(qiáng)由11 MPa升高至17 MPa，CO2相的CO2密度從約420 kg·m-3升高至600 kg·m-3左右。此外，對(duì)比圖3(a)和(b)還可知，當(dāng)壓強(qiáng)恒定在11 MPa時(shí)，溫度由343 K升高到373 K，CO2相的CO2密度則由700 kg·m-3降至420 kg·m-3左右。
綜上所述，壓強(qiáng)的升高和溫度的降低均對(duì)界面處CO2相的CO2密度產(chǎn)生較大的影響，而CO2密度的變化與IFT值的變化聯(lián)系密切。具體而言，壓強(qiáng)升高或溫度降低時(shí)，CO2分子排列緊湊，界面分子受力的不均勻性有所好轉(zhuǎn)，增大了其與水分子之間的吸引力。高密度下CO2分子更易進(jìn)入水相，從而破壞了部分水分子間的氫鍵作用，界面上水分子受到內(nèi)部分子的引力有所降低。以上兩方面因素導(dǎo)致了界面水分子所受內(nèi)部吸引力的減小，進(jìn)而使得IFT值下降。
