1.4試驗藥劑

試驗過程中所采用的捕收劑包括丁基黃藥、丁銨黑藥及以異戊基黃藥為主要成分的MA-1，而起泡劑則選用了2號油、丁銨黑藥和進口的HX-609。丁基黃藥和丁銨黑藥為分析純試劑，MA-1和HX-609則為選礦廠的工業(yè)原料。試驗用水為去離子水。

1.5試驗儀器及研究方法

表面張力的測定采用芬蘭Kibron公司生產(chǎn)的Delta-8型全自動高通量表面張力儀，依據(jù)板法測試原理進行。將特定濃度的溶液置于平底玻璃皿中，將鉑金板安裝于升降裝置上，啟動測定程序進行礦漿表面張力的測定。每組試驗條件重復進行 3 次測定，測定誤差控制在 0.05 mN/m 內(nèi)，最終取 3 次測定的平均值作為試驗結(jié)果。

浮選試驗采用單礦物掛槽浮選機，在室溫條件下進行。試驗過程中添加捕收劑和起泡劑進行浮選操作，對泡沫產(chǎn)品和槽內(nèi)產(chǎn)品分別進行過濾、烘干、稱量，并據(jù)此計算回收率。

2試驗結(jié)果與分析

2.1礦漿濃度對礦漿表面張力的影響

將粒度-0.074 mm的黃鐵礦與磁黃鐵礦配制成不同濃度的礦漿，考察礦漿濃度對礦漿表面張力的影響，試驗結(jié)果見圖4。由圖4可知：礦漿濃度從10%增加至30%，黃鐵礦礦漿表面張力從71.15 mN/m降低至69.15 mN/m；礦漿濃度繼續(xù)增加，礦漿表面張力反而升高，直至69.63 mN/m。隨著礦漿濃度持續(xù)增加至30%，磁黃鐵礦礦漿表面張力從71.14 mN/m降低至70.72 mN/m；當?shù)V漿濃度超過30%，礦漿表面張力有所增加，礦漿濃度增加至40%，礦漿表面張力達到70.90 mN/m。

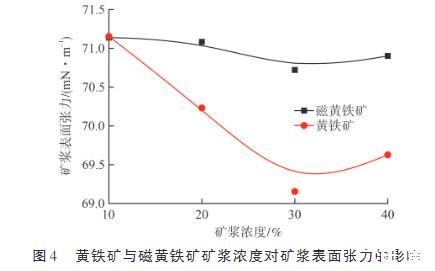

圖4黃鐵礦與磁黃鐵礦礦漿濃度對礦漿表面張力的影響

2.2粒度對礦漿表面張力的影響

粒度影響顆粒比表面積，也會直接影響礦漿中難免離子的濃度，可能間接影響礦漿表面張力。在礦漿濃度30%、pH=7、攪拌時間3 min條件下，考察粒度分別為+0.15 mm、-0.15～+0.074 mm、-0.074～+0.043 mm、-0.043～+0.02 mm的黃鐵礦與磁黃鐵礦礦漿表面張力，試驗結(jié)果見圖5。

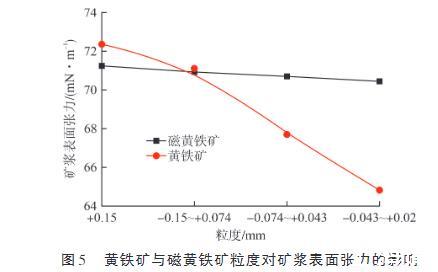

圖5黃鐵礦與磁黃鐵礦粒度對礦漿表面張力的影響

由圖5可知：粒度越細，礦漿表面張力越小。隨著粒度從+0.15 mm降低至-0.043～+0.02 mm，黃鐵礦礦漿表面張力下降較為明顯，從72.35 mN/m降低至64.83 mN/m；磁黃鐵礦礦漿表面張力下降幅度較小，礦漿表面張力從71.24 mN/m降低至70.46 mN/m。

2.3伴生礦物對礦漿表面張力的影響

對礦漿濃度為30%的黃銅礦、方鉛礦、滑石、閃鋅礦及石英的礦漿表面張力進行了測定。在pH=7、粒度-0.074 mm占比80%的條件下，考察了黃鐵礦與磁黃鐵礦及伴生礦物質(zhì)量比為7∶3時，不同伴生礦物對礦漿表面張力的影響，結(jié)果見圖6。由圖6可知：不同礦物的礦漿表面張力存在差異，具體為石英72.17 mN/m、磁黃鐵礦70.72 mN/m、滑石69.31 mN/m、閃鋅礦68.88 mN/m、黃鐵礦65.89 mN/m、黃銅礦65.72 mN/m、方鉛礦59.14 mN/m。分析結(jié)果表明，方鉛礦的礦漿表面張力最低，而石英的礦漿表面張力與水的表面張力（72.80 mN/m）最為接近。

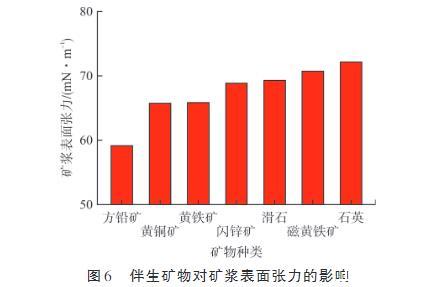

圖6伴生礦物對礦漿表面張力的影響

2.4浮選藥劑對礦漿表面張力的影響

2.4.1捕收劑種類及用量

為研究捕收劑種類及用量對礦漿表面張力的影響，將黃鐵礦與磁黃鐵礦配成30%濃度的礦漿，起泡劑2號油用量3×10-5 mol/L、粒度-0.074 mm占比80%、pH=7，改變捕收劑種類及用量以測定礦漿表面張力，結(jié)果見如圖7。

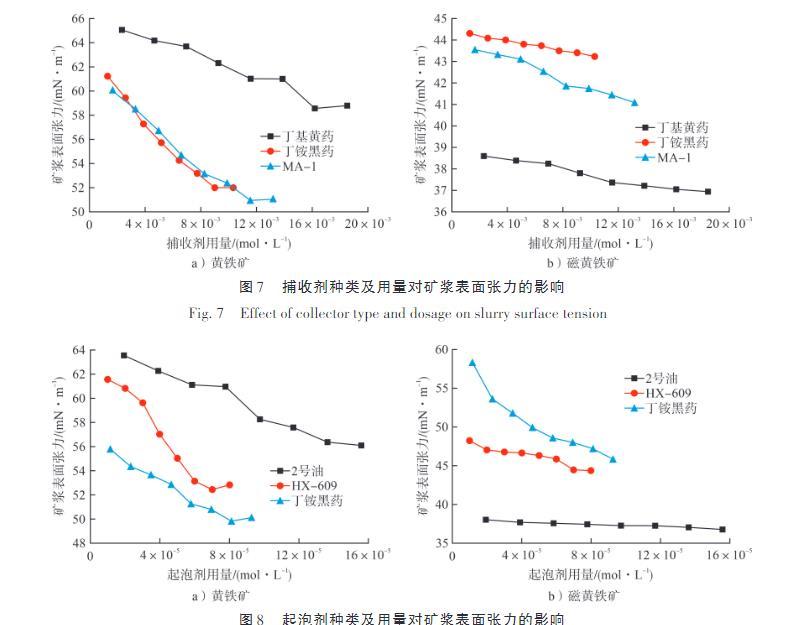

圖7捕收劑種類及用量對礦漿表面張力的影響

由圖 7 可知：隨著捕收劑用量的增加，礦漿表面張力均呈先下降后緩慢趨于平穩(wěn)的趨勢。對于黃鐵礦礦漿表面張力的影響，丁基黃藥>MA-1>丁銨黑藥；但使用 MA-1 的礦漿表面張力僅略微高于丁銨黑藥。而對于磁黃鐵礦礦漿表面張力的影響，丁銨黑藥>MA-1>丁基黃藥，且三者差值較大。
