合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面張力儀/界面張力儀的儀器特點(diǎn)和應(yīng)用領(lǐng)域
> 官能團(tuán)對(duì)起泡性能和泡沫穩(wěn)定性影響的研究
> 采用殼聚糖-三聚磷酸酯-百里香納米顆粒經(jīng)熱噴墨打印而成的新型活性包裝材料——摘要、簡(jiǎn)介
> 測(cè)量表面活性劑濃度是用靜態(tài)表面張力儀還是動(dòng)態(tài)表面張力儀？
> 我終于能夠準(zhǔn)確地測(cè)量高粘度涂料的表面張力
> lb膜分析儀能看見(jiàn)膜嗎？
> 探索泡沫粗化與表面流變學(xué)之間的關(guān)聯(lián)性疏水性蛋白——結(jié)論、致謝！
> 表面張力儀的三種不同測(cè)試原理
> 基于表面張力的仿水黽機(jī)器人研究
> 當(dāng)蒽的表面張力為59.4mN/m時(shí)，有效提高碳材料能量轉(zhuǎn)化效率
推薦新聞Info
-
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（二）
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（一）
> 典型離子型與非離子型起泡劑的界面行為對(duì)泡沫性能的影響機(jī)制
> 新無(wú)氰白銅錫電鍍液及電鍍方法可降低表面張力，促進(jìn)鍍液對(duì)復(fù)雜工件的潤(rùn)濕
> 一種耐超高溫酸液體系、制備方法及其應(yīng)用
> 納米滲吸驅(qū)油劑種類、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（四）
> 復(fù)合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——結(jié)果、結(jié)論
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——摘要、實(shí)驗(yàn)方法
> 納米滲吸驅(qū)油劑種類、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（三）

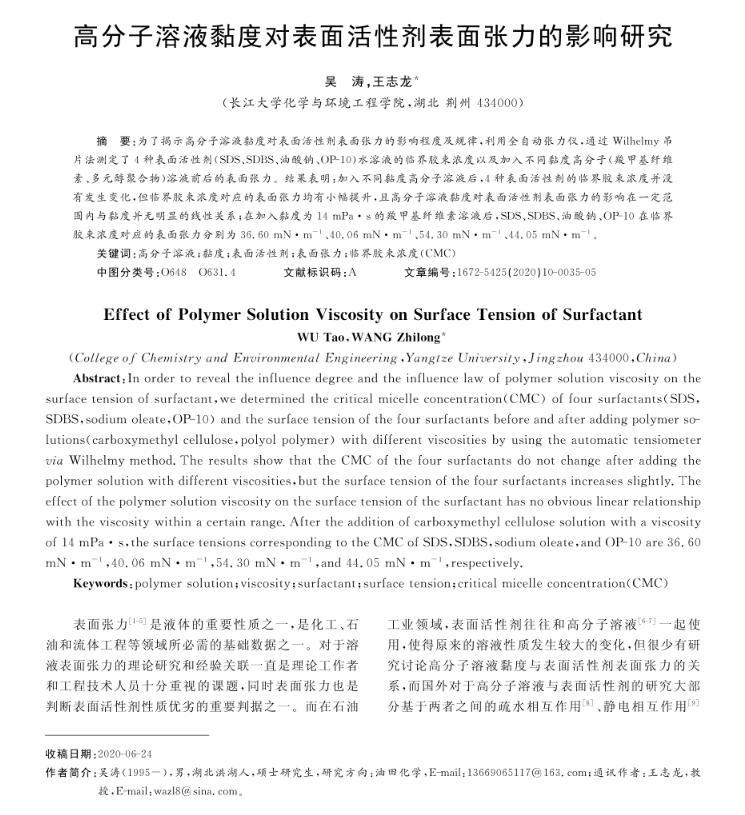

高分子溶液黏度對(duì)表面活性劑表面張力的影響研究
來(lái)源：吳濤 王志龍 瀏覽 1305 次 發(fā)布時(shí)間:2022-11-14

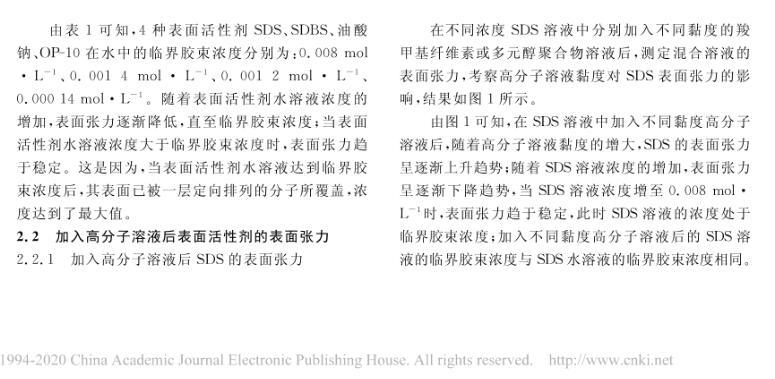

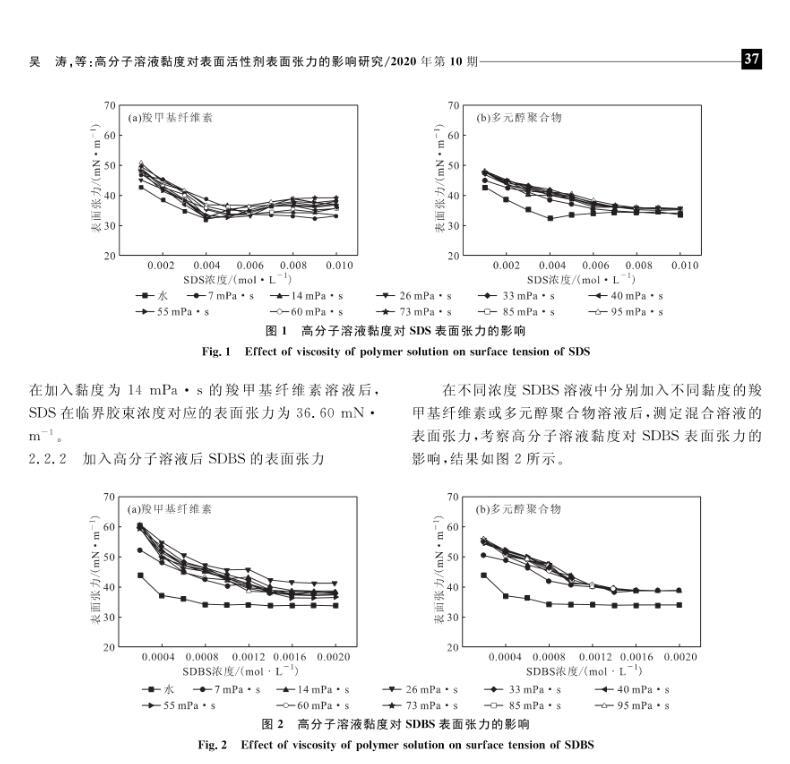

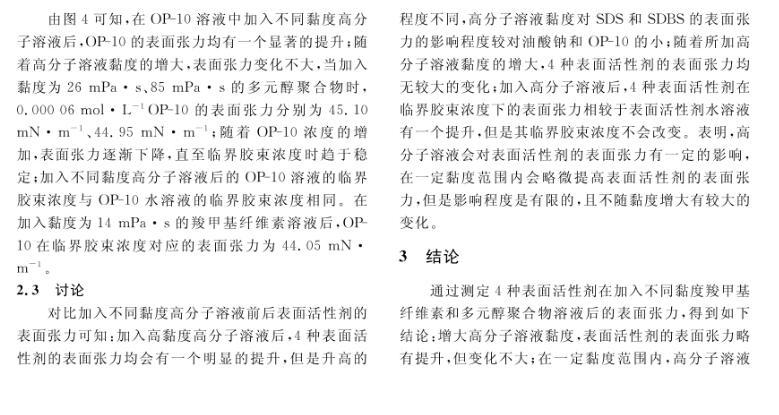

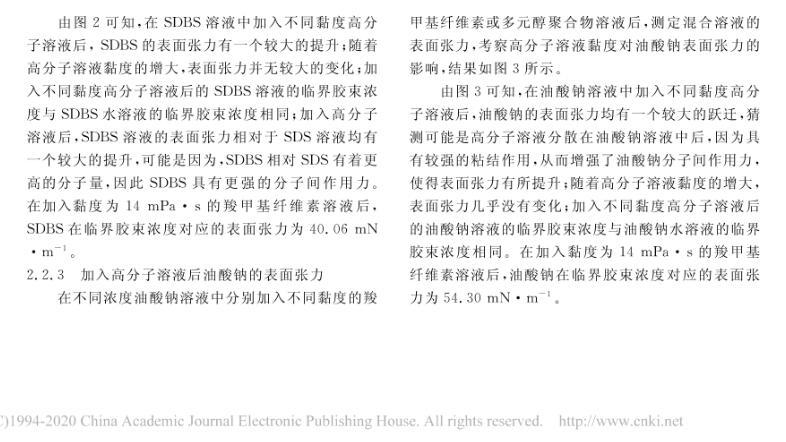

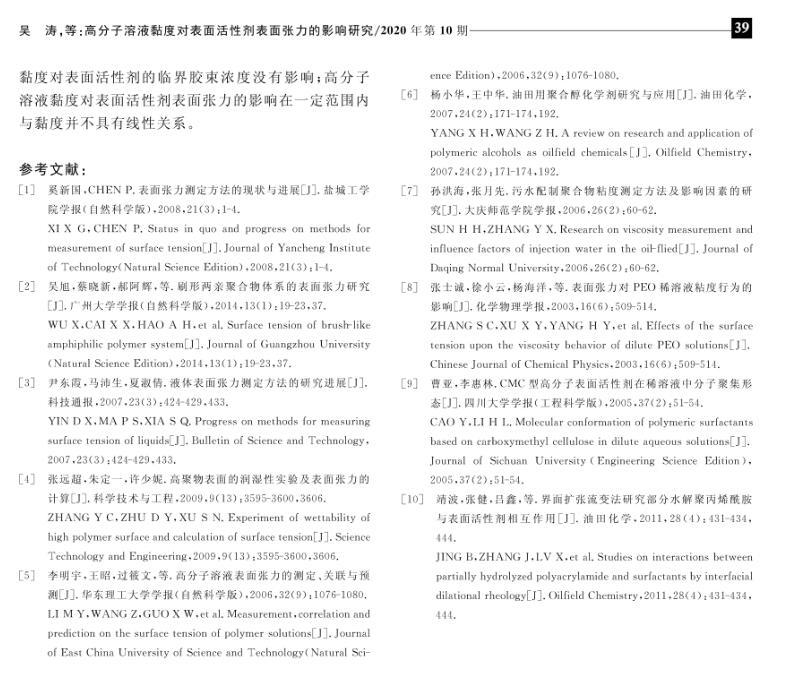

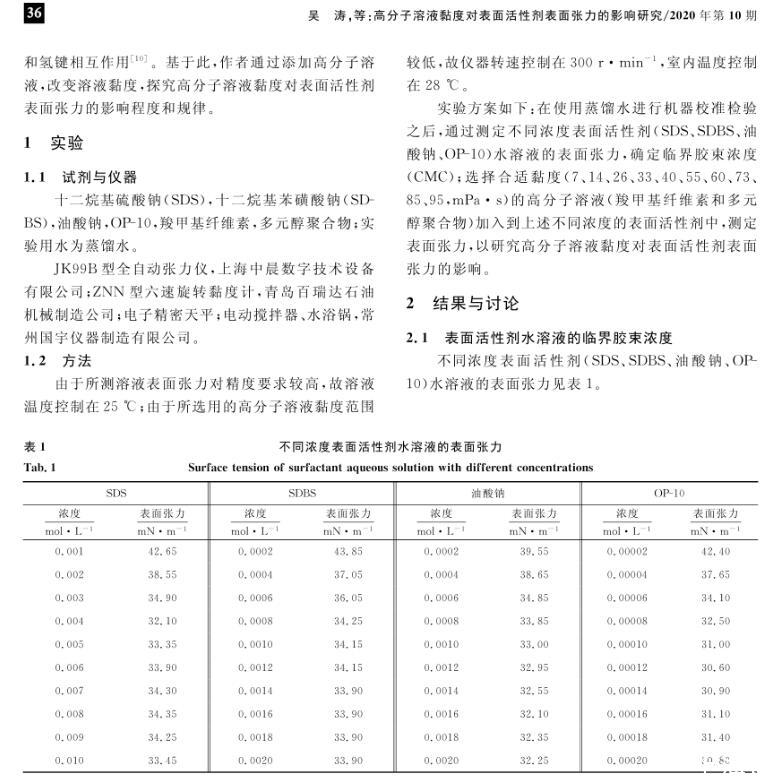

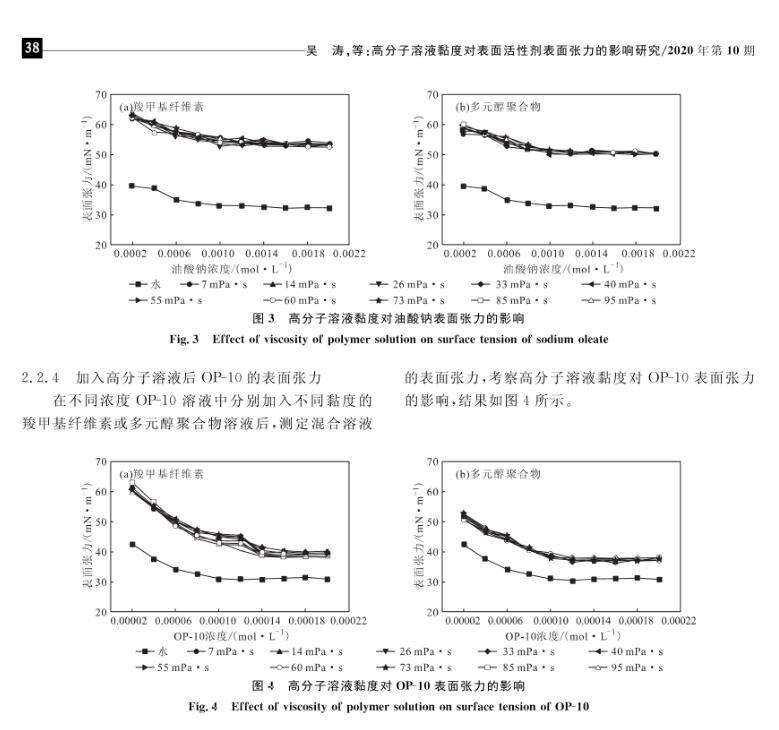

為了揭示高分子溶液黏度對(duì)表面活性劑表面張力的影響程度及規(guī)律，利用全自動(dòng)張力儀，通過(guò)Wilhelmy吊片法測(cè)定了4種表面活性劑(SDS、SDBS、油酸鈉、OP-10)水溶液的臨界膠束濃度以及加入不同黏度高分子(羧甲基纖維素、多元醇聚合物)溶液前后的表面張力。結(jié)果表明:加入不同黏度高分子溶液后，4種表面活性劑的臨界膠束濃度并沒(méi)有發(fā)生變化，但臨界膠束濃度對(duì)應(yīng)的表面張力均有小幅提升，且高分子溶液黏度對(duì)表面活性劑表面張力的影響在一定范圍內(nèi)與黏度并無(wú)明顯的線性關(guān)系;在加入黏度為14 mPa·s的羧甲基纖維素溶液后，SDS、SDBS、油酸鈉、OP-10在臨界膠束濃度對(duì)應(yīng)的表面張力分別為36.60 mN·m~(-1)、40.06 mN·m~(-1)、54.30 mN·m~(-1)、44.05 mN·m~(-1)。
