合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 高鹽油藏下兩性/陰離子表面活性劑協(xié)同獲得油水超低界面張力的方法（二）
> 低分子熱塑性樹(shù)脂體系CBT500/DBTL的界面張力與溫度的關(guān)聯(lián)性（二）
> 表面張力對(duì)青瓷制品釉面質(zhì)量的影響
> 不同溫度壓力下CO2和混合烷烴的界面張力測(cè)定（二）
> 全自動(dòng)表界面張力儀適合標(biāo)準(zhǔn)
> 超微量天平應(yīng)用于EPM2000玻璃纖維濾膜的快速消解
> 烷基-β-D-吡喃木糖苷溶解性、表面張力、乳化性能等理化性質(zhì)研究（三）
> 納米乳液的類(lèi)型、制備、粒徑分布、界/表面張力、接觸角和Zeta電位
> 不同配方的水性氟丙樹(shù)脂涂料涂膜合成、性能指標(biāo)
> 不同溫度對(duì)氫氟醚HFE7000、HFE7200表面張力和黏度影響（一）
推薦新聞Info
-
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（二）
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（一）
> 典型離子型與非離子型起泡劑的界面行為對(duì)泡沫性能的影響機(jī)制
> 新無(wú)氰白銅錫電鍍液及電鍍方法可降低表面張力，促進(jìn)鍍液對(duì)復(fù)雜工件的潤(rùn)濕
> 一種耐超高溫酸液體系、制備方法及其應(yīng)用
> 納米滲吸驅(qū)油劑種類(lèi)、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（四）
> 復(fù)合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——結(jié)果、結(jié)論
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——摘要、實(shí)驗(yàn)方法
> 納米滲吸驅(qū)油劑種類(lèi)、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（三）
改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試（二）
來(lái)源：石油化工技術(shù)與經(jīng)濟(jì) 瀏覽 875 次 發(fā)布時(shí)間:2024-12-11
2結(jié)果與討論
2.1聚氨酯改性環(huán)氧樹(shù)脂上漿劑對(duì)碳纖維的影響
2.1.1上漿劑制備原理與組成結(jié)構(gòu)
為改善上漿碳纖維的后加工工藝性能，采用六亞甲基二異氰酸酯(HDI)共聚改性雙酚A型環(huán)氧樹(shù)脂，制備聚氨酯結(jié)構(gòu)改性的環(huán)氧樹(shù)脂組合物，同時(shí)加入表面活性劑十八碳醇聚氧乙烯醚、抗氧化劑2,6-二叔丁基對(duì)甲酚、流平劑BNK-LK380、防凍劑乙二醇丁醚等，通過(guò)轉(zhuǎn)相乳化、高速剪切工藝，制備聚氨酯結(jié)構(gòu)改性的環(huán)氧樹(shù)脂乳液型上漿劑。
2.1.2上漿劑乳液的性能評(píng)價(jià)

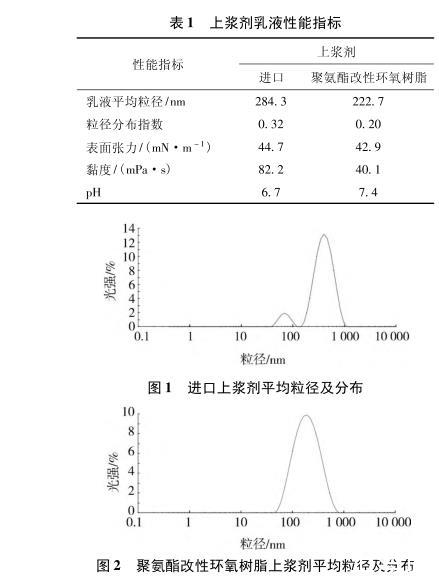

制備的聚氨酯改性環(huán)氧樹(shù)脂上漿劑乳液性能測(cè)試結(jié)果見(jiàn)表1，粒徑及分布測(cè)試結(jié)果見(jiàn)圖1～2。
由表1和圖1～2可見(jiàn)：上漿劑乳液的平均粒徑小于250 nm，呈單峰均勻分布，可滿(mǎn)足碳纖維工程應(yīng)用的長(zhǎng)期儲(chǔ)運(yùn)要求；表面張力和經(jīng)處理后的碳纖維表面能近似，更有利于乳液在碳纖維表面的快速鋪展；黏度低，有利于上漿劑的浸潤(rùn)吸附和上漿劑的內(nèi)部流動(dòng)；pH穩(wěn)定，對(duì)設(shè)備要求低，腐蝕性小。
2.1.3上漿劑對(duì)碳纖維性能的影響

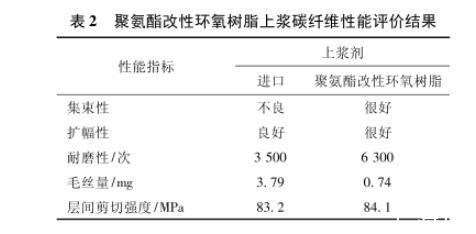

采用聚氨酯改性環(huán)氧樹(shù)脂上漿劑制備的碳纖維性能見(jiàn)表2。
表2測(cè)試結(jié)果表明:采用上海石化研制的聚氨酯改性環(huán)氧樹(shù)脂碳纖維上漿劑，制備的上漿碳纖維工藝性能優(yōu)異，集束性和擴(kuò)幅性均較為突出，耐磨性遠(yuǎn)超進(jìn)口上漿劑，毛絲量大幅度降低，層間剪切強(qiáng)度與進(jìn)口上漿劑處于同一水平。上漿碳纖維綜合物理性能達(dá)到或超過(guò)國(guó)外同類(lèi)上漿劑水平，可滿(mǎn)足多種后加工工藝的制備需求。
碳纖維表面SEM掃描電鏡結(jié)果表明，上漿劑在碳纖維表面鋪展均勻，無(wú)明顯瑕疵斑塊，在碳纖維表面的成膜性能較為良好。
2.2聚酯改性環(huán)氧樹(shù)脂上漿劑對(duì)碳纖維的影響
2.2.1上漿劑制備原理與組成結(jié)構(gòu)
為滿(mǎn)足碳纖維工程化應(yīng)用的快速上漿需求，上海石化研發(fā)了聚酯改性環(huán)氧樹(shù)脂乳液上漿劑，采用聚乙二酸乙二醇酯共混改性雙酚A型環(huán)氧樹(shù)脂，并加入針對(duì)性開(kāi)發(fā)的雙酚A聚醚陰離子表面活性劑、BNK-LK380、2,6-二叔丁基對(duì)甲酚等組分。雙酚A聚醚陰離子表面活性劑由枯基苯酚為引發(fā)劑，采用環(huán)氧乙烷開(kāi)環(huán)聚合方法和連續(xù)磺銨基化反應(yīng)得到。
所制備的聚酯改性環(huán)氧樹(shù)脂上漿劑在核磁共振譜圖的1.6×10-6、3.8×10-6、4.8×10-6、6.8×10-6、7.2×10-6處，紅外光譜在3 309 cm-1、2 971/2 870cm-1、1 600 cm-1、1 721 cm-1以及1 103 cm-1等處出現(xiàn)甲基、苯環(huán)、聚酯、聚醚的特征吸收峰，表明結(jié)構(gòu)中存在聚酯多元醇、雙酚A聚醚陰離子表面活性劑等組分。雙酚A聚醚陰離子表面活性劑具有優(yōu)異的乳化性能和極低的浸潤(rùn)性能，在和聚酯多元醇配合的情況下，可顯著降低上漿劑乳液的表面張力，提高上漿效率，增強(qiáng)上漿均勻性和穩(wěn)定性。
2.2.2上漿劑乳液的性能評(píng)價(jià)

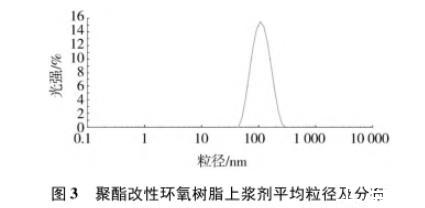

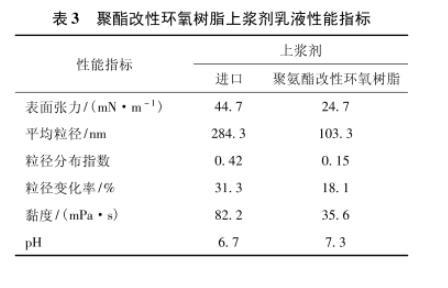

制備的聚酯改性環(huán)氧樹(shù)脂上漿劑乳液性能見(jiàn)表3，粒徑及分布測(cè)試結(jié)果見(jiàn)圖3。
與進(jìn)口上漿劑相比，制備的上漿劑乳液粒徑穩(wěn)定，變化率小，可穩(wěn)定保存；黏度低，不易沾輥絮化；pH呈中性。
上漿劑的表面張力是決定上漿劑對(duì)碳纖維吸附能力和效果的首要因素。上漿劑表面張力越小，上漿劑在碳纖維表面鋪展速度越快，上漿過(guò)程所需的浸漬時(shí)間越少，可以在一定程度上加快生產(chǎn)速度，提高經(jīng)濟(jì)效益。聚酯改性環(huán)氧樹(shù)脂上漿劑的表面張力顯著降低，碳纖維的浸潤(rùn)時(shí)間大幅度縮減，浸潤(rùn)鋪展速度更快，可有效降低上漿時(shí)間，有利于碳纖維生產(chǎn)線(xiàn)速度的提高。
2.2.3上漿劑對(duì)碳纖維性能的影響

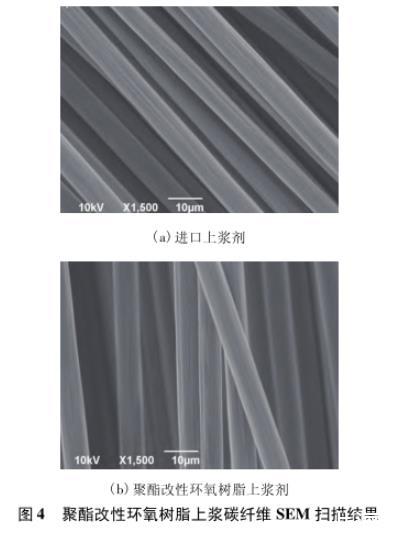

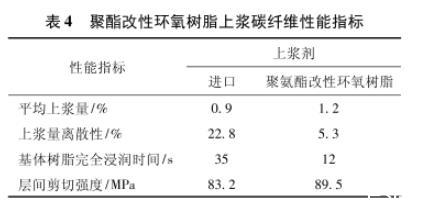

采用聚酯改性環(huán)氧樹(shù)脂上漿劑制備的上漿碳纖維，其表面SEM掃描電鏡結(jié)果見(jiàn)圖4，性能測(cè)試結(jié)果見(jiàn)表4。
測(cè)試結(jié)果表明，同樣上漿劑濃度下，采用進(jìn)口上漿劑制備的上漿碳纖維，上漿量較低，離散程度高，表面仍可見(jiàn)較明顯的溝槽，表面粗糙度較高，上漿分布不均勻；采用聚酯改性環(huán)氧樹(shù)脂上漿劑制備的上漿碳纖維，上漿量更高，表面光滑均勻，上漿劑填充了表面溝槽結(jié)構(gòu)，降低了表面粗糙度，上漿效果更為均勻穩(wěn)定，填充能力更強(qiáng)，上漿速度更快。
改性環(huán)氧樹(shù)脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試（一）
